Umluft-Schachtöfen

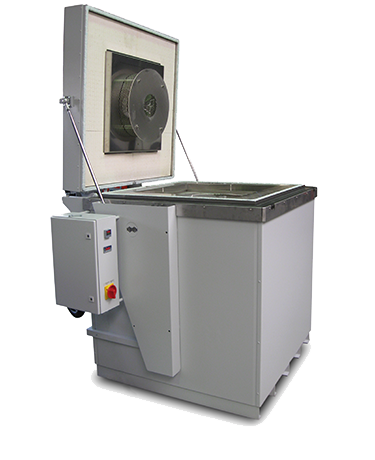

Umluftschachtöfen SU 40/04/A - SU 800/04/A

Arbeitstemperaturen bis 450°C

PDF Download für diese Rubrik:

Technische Daten

Umluft-Schachtöfen ermöglichen eine Chargierung von oben. Aufgrund der quadratischen Grundfläche können zur Beladung Körbe eingesetzt werden. Lange Bauteile können auch hängend in den Ofen eingebracht werden.

  • Robuste Gehäusekonstruktionen aus hochwertigen Stahlblechen
  • Innengehäuse aus hitzebeständigem Edelstahl mit langer Lebensdauer, extrem widerstandsfähig und korrosionsbeständig
  • Vertikale Luftumwälzung mit optimaler Luftführung durch Luftleitsystem mit angepasster Anordnung der Luftaustrittsöffnungen
  • Hervorragende Temperaturverteilung von bis zu +/- 3 K nach DIN 17052 (750 °C-Modelle)
  • Beheizung durch hochwertige Rohr-Heizelemente mit langer Lebensdauer
  • Hochwertige Isolierung für niedrigen Energieverbrauch und geringe Stromkosten
  • Handtakel als Chargierhilfe lieferbar (Option)

  • Pneumatischer Deckelantrieb
  • Leistungsstarke Gebläsekühlung
  • 750 °C-Öfen in semigasdichter Ausführung mit Schutzgasanschluss für Schutzgasanwendungen
  • Chargierkörbe
  • Begasungskästen für Wärmebehandlung unter Schutzgas
  • Begasungssysteme

Nächstes Modell
Technische Daten
Modell Modell SU 40/04/A
T max T max | C° 450°C
Innenabmessung Innenabmessung | mm B 300 x T 300 x H 400
Gewicht Gewicht | kg 130 kg
Volumen Volumen | l 35 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 70/04/A
T max T max | C° 450°C
Innenabmessung Innenabmessung | mm B 350 x T 400 x H 500
Gewicht Gewicht | kg 145 kg
Volumen Volumen | l 70 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 140/04/A
T max T max | C° 450°C
Innenabmessung Innenabmessung | mm B 450 x T 500 x H 600
Gewicht Gewicht | kg 230 kg
Volumen Volumen | l 135 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 270/04/A
T max T max | C° 450°C
Innenabmessung Innenabmessung | mm B 600 x T 600 x H 750
Gewicht Gewicht | kg 495 kg
Volumen Volumen | l 270 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 540/04/A
T max T max | C° 450°C
Innenabmessung Innenabmessung | mm B 750 x T 800 x H 900
Gewicht Gewicht | kg 580 kg
Volumen Volumen | l 540 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 800/04/A
T max T max | C° 450°C
Innenabmessung Innenabmessung | mm B 800 x T 800 x H 1250
Gewicht Gewicht | kg 830 kg
Volumen Volumen | l 800 l
Spannung Spannung | V 400 3/N V

Umluftschachtöfen SU 40/06/A - SU 800/06/A

Arbeitstemperaturen bis 650°C

PDF Download für diese Rubrik:

Technische Daten

Umluft-Schachtöfen ermöglichen eine Chargierung von oben. Aufgrund der quadratischen Grundfläche können zur Beladung Körbe eingesetzt werden. Lange Bauteile können auch hängend in den Ofen eingebracht werden.

  • Robuste Gehäusekonstruktionen aus hochwertigen Stahlblechen
  • Innengehäuse aus hitzebeständigem Edelstahl mit langer Lebensdauer, extrem widerstandsfähig und korrosionsbeständig
  • Vertikale Luftumwälzung mit optimaler Luftführung durch Luftleitsystem mit angepasster Anordnung der Luftaustrittsöffnungen
  • Hervorragende Temperaturverteilung von bis zu +/- 3 K nach DIN 17052 (750 °C-Modelle)
  • Beheizung durch hochwertige Rohr-Heizelemente mit langer Lebensdauer
  • Hochwertige Isolierung für niedrigen Energieverbrauch und geringe Stromkosten
  • Handtakel als Chargierhilfe lieferbar (Option)

  • Pneumatischer Deckelantrieb
  • Leistungsstarke Gebläsekühlung
  • 750 °C-Öfen in semigasdichter Ausführung mit Schutzgasanschluss für Schutzgasanwendungen
  • Chargierkörbe
  • Begasungskästen für Wärmebehandlung unter Schutzgas
  • Begasungssysteme

Nächstes Modell
Technische Daten
Modell Modell SU 40/06/A
T max T max | C° 650°C
Innenabmessung Innenabmessung | mm B 300 x T 300 x H 400
Gewicht Gewicht | kg 130 kg
Volumen Volumen | l 35 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 70/06/A
T max T max | C° 650°C
Innenabmessung Innenabmessung | mm B 350 x T 400 x H 500
Gewicht Gewicht | kg 145 kg
Volumen Volumen | l 70 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 140/06/A
T max T max | C° 650°C
Innenabmessung Innenabmessung | mm B 450 x T 500 x H 600
Gewicht Gewicht | kg 230 kg
Volumen Volumen | l 135 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 270/06/A
T max T max | C° 650°C
Innenabmessung Innenabmessung | mm B 600 x T 600 x H 750
Gewicht Gewicht | kg 495 kg
Volumen Volumen | l 270 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 540/06/A
T max T max | C° 650°C
Innenabmessung Innenabmessung | mm B 750 x T 800 x H 900
Gewicht Gewicht | kg 580 kg
Volumen Volumen | l 540 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 800/06/A
T max T max | C° 650°C
Innenabmessung Innenabmessung | mm B 800 x T 800 x H 1250
Gewicht Gewicht | kg 830 kg
Volumen Volumen | l 800 l
Spannung Spannung | V 400 3/N V

Umluftschachtöfen SU 40/07/A - SU 800/07/A

Arbeitstemperaturen bis 750°C

PDF Download für diese Rubrik:

Technische Daten

Umluft-Schachtöfen ermöglichen eine Chargierung von oben. Aufgrund der quadratischen Grundfläche können zur Beladung Körbe eingesetzt werden. Lange Bauteile können auch hängend in den Ofen eingebracht werden.

  • Robuste Gehäusekonstruktionen aus hochwertigen Stahlblechen
  • Innengehäuse aus hitzebeständigem Edelstahl mit langer Lebensdauer, extrem widerstandsfähig und korrosionsbeständig
  • Vertikale Luftumwälzung mit optimaler Luftführung durch Luftleitsystem mit angepasster Anordnung der Luftaustrittsöffnungen
  • Hervorragende Temperaturverteilung von bis zu +/- 3 K nach DIN 17052 (750 °C-Modelle)
  • Beheizung durch hochwertige Rohr-Heizelemente mit langer Lebensdauer
  • Hochwertige Isolierung für niedrigen Energieverbrauch und geringe Stromkosten
  • Handtakel als Chargierhilfe lieferbar (Option)

  • Pneumatischer Deckelantrieb
  • Leistungsstarke Gebläsekühlung
  • 750 °C-Öfen in semigasdichter Ausführung mit Schutzgasanschluss für Schutzgasanwendungen
  • Chargierkörbe
  • Begasungskästen für Wärmebehandlung unter Schutzgas
  • Begasungssysteme

Nächstes Modell
Technische Daten
Modell Modell SU 40/07/A
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm B 300 x T 300 x H 400
Gewicht Gewicht | kg 130 kg
Volumen Volumen | l 35 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 70/07/A
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm B 350 x T 400 x H 500
Gewicht Gewicht | kg 145 kg
Volumen Volumen | l 70 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 140/07/A
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm B 450 x T 500 x H 600
Gewicht Gewicht | kg 230 kg
Volumen Volumen | l 135 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 270/07/A
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm B 600 x T 600 x H 750
Gewicht Gewicht | kg 495 kg
Volumen Volumen | l 270 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 540/07/A
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm B 750 x T 800 x H 900
Gewicht Gewicht | kg 580 kg
Volumen Volumen | l 540 l
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 800/07/A
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm B 800 x T 800 x H 1250
Gewicht Gewicht | kg 830 kg
Volumen Volumen | l 800 l
Spannung Spannung | V 400 3/N V

Umluftschachtöfen mit vertikalem Luftleitzylinder SU 220/07/VAZ - SU 1810/07/VAZ

Arbeitstemperaturen bis 750°C

PDF Download für diese Rubrik:

Technische Daten

  • Langlebige, robuste Produktionsöfen, ausgelegt für den Dauerbetrieb mit hohen Chargengewichten
  • Ofen mit rundem Luftleitzylinder ausgestattet für Chargierung von mehreren runden Körben
  • Leistungsstarkes Umluftgebläse mit sehr hoher Luftgeschwindigkeit und Zwangsführung durch die Charge
  • Hervorragende Temperaturverteilung von bis zu +/- 3 K nach DIN 17052
  • Beheizung durch hochwertige Heizelemente mit langer Lebensdauer
  • Hochwertige Isolierung für niedrigen Energieverbrauch und geringe Stromkosten

  • Pneumatischer Deckelantrieb
  • Automatisch angesteuerte Zu- und Abluftklappen
  • Leistungsstarke Gebläsekühlung
  • Semigasdichte Ausführung für Schutzgasanwendungen
  • Begasungssysteme
  • Kundenindividuelle Sonderausführungen sowie andere Temperaturbereiche auf Anfrage

Nächstes Modell
Technische Daten
Modell Modell SU 220/07/VAZ
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm Ø 630 x H 700
Außenabmessung Außenabmessung | mm B 1100 x T 1100 x H 1580
Volumen Volumen | l 220 l
Leistung Leistung | kW 24 kW
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 310/07/VAZ
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm Ø 630 x H 1000
Außenabmessung Außenabmessung | mm B 1100 x T 1100 x H 1880
Volumen Volumen | l 310 l
Leistung Leistung | kW 32,0 kW
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 380/07/VAZ
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm Ø 630 x H 1200
Außenabmessung Außenabmessung | mm B 1100 x T 1100 x H 2080
Volumen Volumen | l 380 l
Leistung Leistung | kW 36,0 kW
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 700/07/VAZ
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm Ø 900 x H 1100
Außenabmessung Außenabmessung | mm B 1600 x T 2400 x H 1800
Volumen Volumen | l 700 l
Leistung Leistung | kW 54,0 kW
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 1020/07/VAZ
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm Ø 900 x H 1600
Außenabmessung Außenabmessung | mm B 1800 x T 2500 x H 1800
Volumen Volumen | l 1020 l
Leistung Leistung | kW 80,0 kW
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 1050/07/VAZ
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm Ø 1100 x H 1100
Außenabmessung Außenabmessung | mm B 1800 x T 2800 x H 2200
Volumen Volumen | l 1050 l
Leistung Leistung | kW 84,0 kW
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SU 1810/07/VAZ
T max T max | C° 750°C
Innenabmessung Innenabmessung | mm Ø 1100 x H 1900
Außenabmessung Außenabmessung | mm B 2000 x T 3100 x H 2200
Volumen Volumen | l 1810 l
Leistung Leistung | kW 105,0 kW
Spannung Spannung | V 400 3/N V

Umluftschachtöfen mit horizontaler Luftführung SM 1000/06/HA - SM 2000/06/HA

Arbeitstemperaturen bis 650°C

PDF Download für diese Rubrik:

Technische Daten

Umluft-Schachtöfen sind besonders geeignet für die Wärmebehandlung von schweren Teilen. Große Einzelbauteile oder auch Körbe lassen sich problemlos per Kran von oben chargieren.

  • Robuste Gehäusekonstruktionen aus hochwertigen Stahlblechen
  • Innengehäuse aus hitzebeständigem Edelstahl mit langer Lebensdauer, extrem widerstandsfähig und korrosionsbeständig
  • Horizontale Luftumwälzung mit optimaler Luftführung durch Luftleitsystem mit angepasster Anordnung der Luftaustrittsöffnungen
  • Hervorragende Temperaturverteilung von bis zu +/- 5 K nach DIN 17052
  • Beheizung durch hochwertige Heizelemente mit langer Lebensdauer
  • Hochwertige Isolierung für niedrigen Energieverbrauch und geringe Stromkosten

  • Ofendeckel klappbar oder horizontal verfahrbar
  • Pneumatischer oder hydraulischer Deckelantrieb
  • Automatisch angesteuerte Zu- und Abluftklappen
  • Leistungsstarke Gebläsekühlung
  • Chargierkörbe
  • Begasungskästen für Wärmebehandlung unter Schutzgas
  • Begasungssysteme
  • Kundenindividuelle Sonderausführungen

Nächstes Modell
Technische Daten
Modell Modell SM 1000/06/HA
T max T max | C° 650°C
Innenabmessung Innenabmessung | mm B 1000 x T 1000 x H 1000
Außenabmessung Außenabmessung | mm B 1700 x T 2200 x H 1700
Gewicht Gewicht | kg 890 kg
Volumen Volumen | l 1000 l
Leistung Leistung | kW 36,0 kW
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SM 1500/06/HA
T max T max | C° 650°C
Innenabmessung Innenabmessung | mm B 1500 x T 1000 x H 1000
Außenabmessung Außenabmessung | mm B 2200 x T 2200 x H 1700
Gewicht Gewicht | kg 1240 kg
Volumen Volumen | l 1500 l
Leistung Leistung | kW 60,0 kW
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SM 2000/06/HA
T max T max | C° 650°C
Innenabmessung Innenabmessung | mm B 2000 x T 1000 x H 1000
Außenabmessung Außenabmessung | mm B 2700 x T 2200 x H 1700
Gewicht Gewicht | kg 1750 kg
Volumen Volumen | l 200 l
Leistung Leistung | kW 75,0 kW
Spannung Spannung | V 400 3/N V

Umluftschachtöfen mit horizontaler Luftführung SM 1000/08/HA - SM 2000/08/HA

Arbeitstemperaturen bis 850°C

PDF Download für diese Rubrik:

Technische Daten

Umluft-Schachtöfen sind besonders geeignet für die Wärmebehandlung von schweren Teilen. Große Einzelbauteile oder auch Körbe lassen sich problemlos per Kran von oben chargieren.

  • Robuste Gehäusekonstruktionen aus hochwertigen Stahlblechen
  • Innengehäuse aus hitzebeständigem Edelstahl mit langer Lebensdauer, extrem widerstandsfähig und korrosionsbeständig
  • Horizontale Luftumwälzung mit optimaler Luftführung durch Luftleitsystem mit angepasster Anordnung der Luftaustrittsöffnungen
  • Hervorragende Temperaturverteilung von bis zu +/- 5 K nach DIN 17052
  • Beheizung durch hochwertige Heizelemente mit langer Lebensdauer
  • Hochwertige Isolierung für niedrigen Energieverbrauch und geringe Stromkosten

  • Ofendeckel klappbar oder horizontal verfahrbar
  • Pneumatischer oder hydraulischer Deckelantrieb
  • Automatisch angesteuerte Zu- und Abluftklappen
  • Leistungsstarke Gebläsekühlung
  • Chargierkörbe
  • Begasungskästen für Wärmebehandlung unter Schutzgas
  • Begasungssysteme
  • Kundenindividuelle Sonderausführungen

Nächstes Modell
Technische Daten
Modell Modell SM 1000/08/HA
T max T max | C° 850°C
Innenabmessung Innenabmessung | mm B 1000 x T 1000 x H 1000
Außenabmessung Außenabmessung | mm B 1700 x T 2200 x H 1700
Gewicht Gewicht | kg 930 kg
Volumen Volumen | l 1000 l
Leistung Leistung | kW 48,0 kW
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SM 1500/08/HA
T max T max | C° 850°C
Innenabmessung Innenabmessung | mm B 1500 x T 1000 x H 1000
Außenabmessung Außenabmessung | mm B 2200 x T 2200 x H 1700
Gewicht Gewicht | kg 1290 kg
Volumen Volumen | l 1500 l
Leistung Leistung | kW 64,0 kW
Spannung Spannung | V 400 3/N V
Nächstes Modell
Technische Daten
Modell Modell SM 2000/08/HA
T max T max | C° 850°C
Innenabmessung Innenabmessung | mm B 2000 x T 1000 x H 1000
Außenabmessung Außenabmessung | mm B 2700 x T 2200 x H 1700
Gewicht Gewicht | kg 1830 kg
Volumen Volumen | l 200 l
Leistung Leistung | kW 90,0 kW
Spannung Spannung | V 400 3/N V
