Hier bieten wir Ihnen ein umfangreiches Programm zur Wärmebehandlung von Bauteilen aus Metall. Elektrisch und gasbeheizte Öfen geeignet für den Betrieb unter Normal- oder Schutzgasatmosphäre.

  • Glühen
  • Härten
  • Anlassen
  • Auslagern
  • Vorwärmen
  • Reinigen
  • Salzbäder
  • AMS /CQI 9
  • Vergüteanlagen
  • Zubehör und Hilfsmittel

Glühen und Härten

Arbeitstemperaturen bis 1300°C

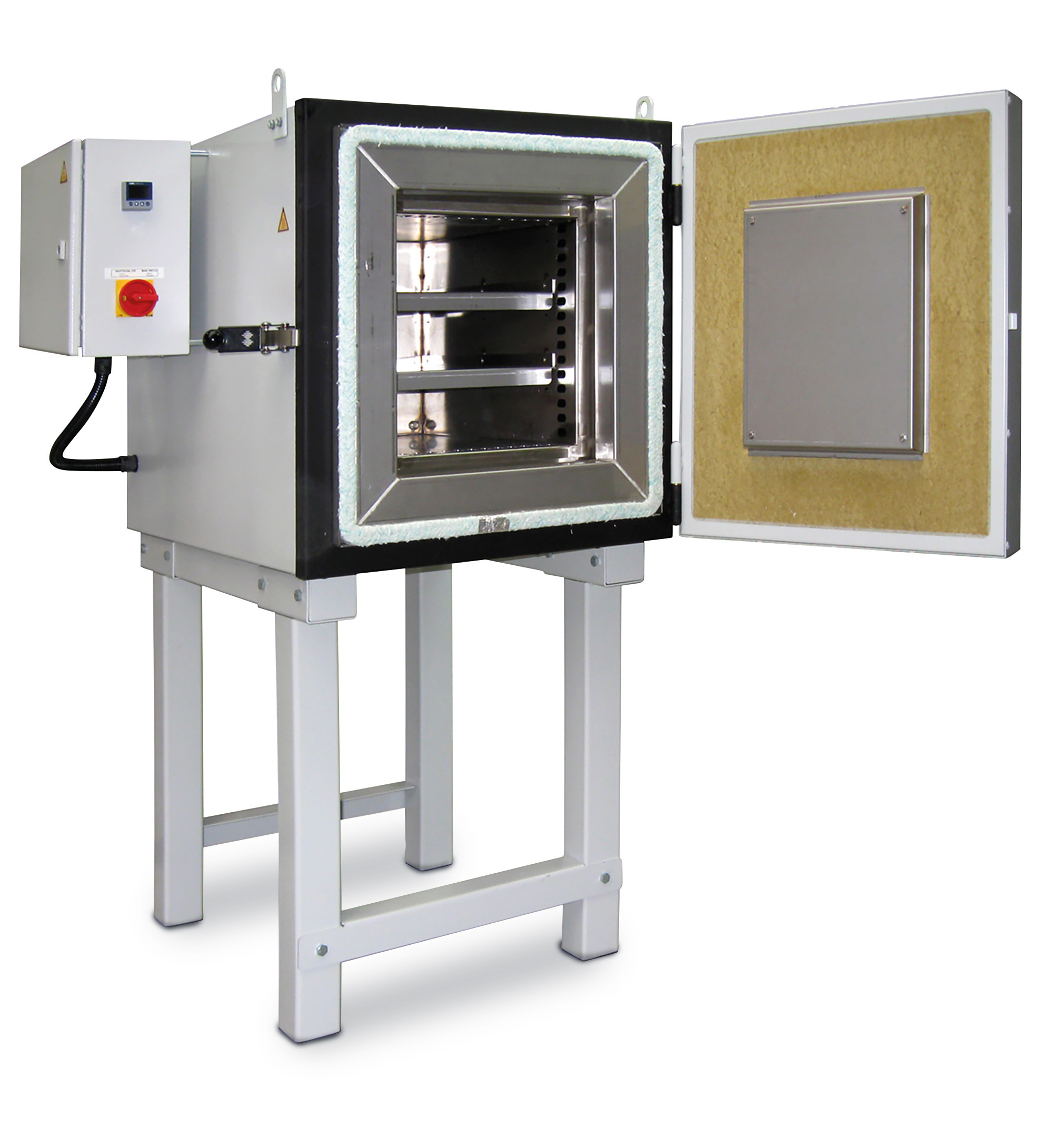

Anlassen, Vergüten, Auslagern, Vorwärmen, Trocknen, Aushärten und Altern

Arbeitstemperaturen 50 - 850°C

Systeme, Zubehör und Hilfsmittel

Gasbeheizte Öfen und Anlagen

Arbeitstemperaturen bis 1600°C

THERMCONCEPT Ofenlösungen

Highlights

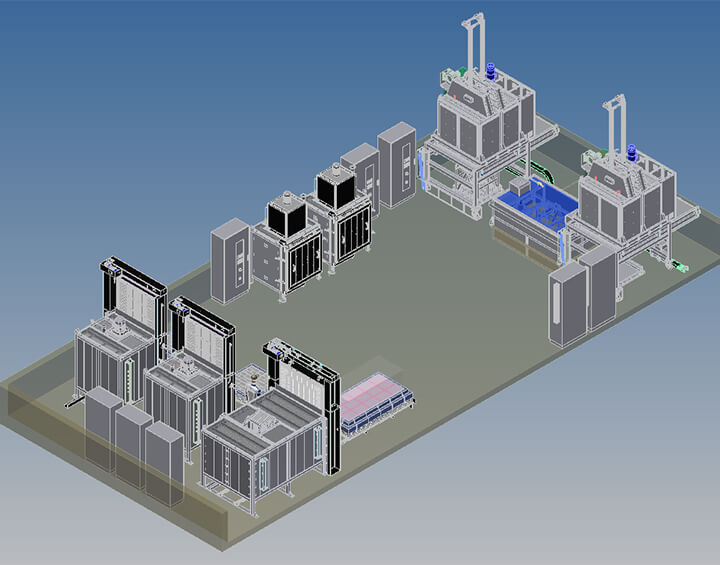

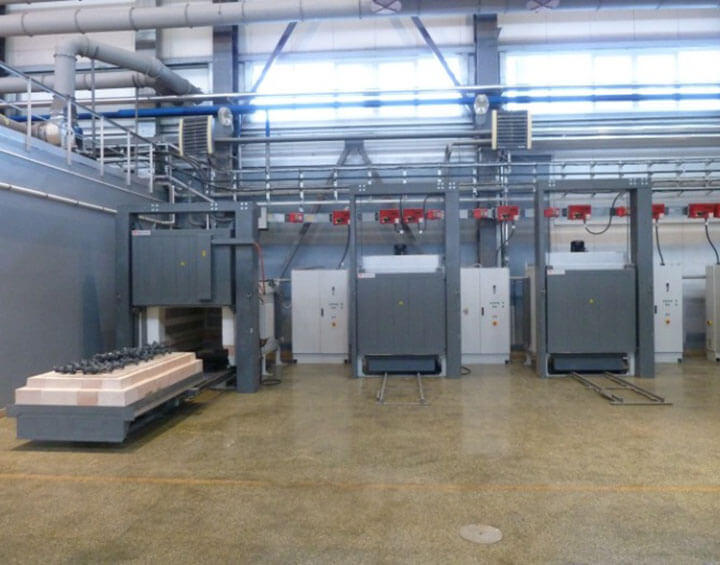

Wärmebehandlungsanlage für Stahl

Wärmebehandlungsanlage für hochwertige Stahlkomponenten bestehend aus mehreren Glüh-Herdwagenöfen und Abschreckeinrichtungen für einen Zulieferer zur Automobilindustrie in Russland

Glühen und Abschrecken von Stahlkomponenten für die Automobilindustrien mit kompletter Dokumentation nach CQI-9

  • Elektrisch beheizte Glüh-Herdwagenöfen mit eigenständiger Steuerung
  • Herdwagen sowie Hubtüren mit Elektroantrieben

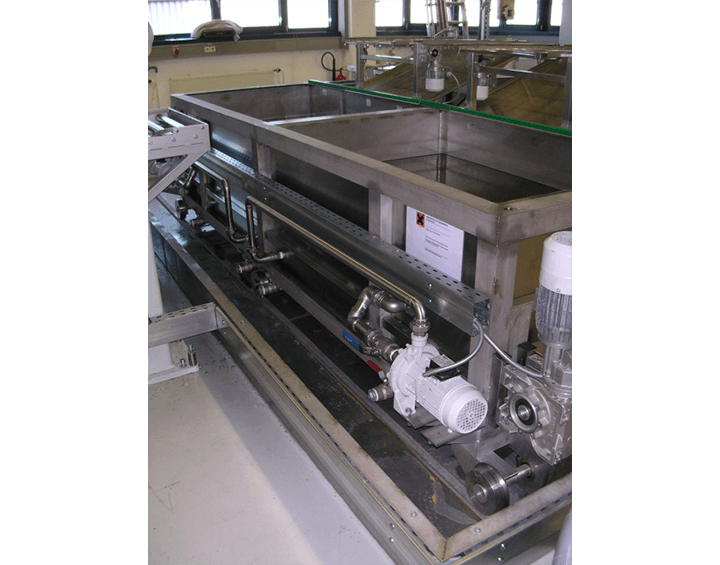

  • Wasserabschreckbäder mit Umwälzeinrichtung und Kühlaggregat
  • Lieferung inkl. Beschickungskörben
  • Anlagensteuerung über Siemens SPS S7 mit Touch Panel und div. Möglichkeiten zur Datenverfolgung und Datenarchivierung

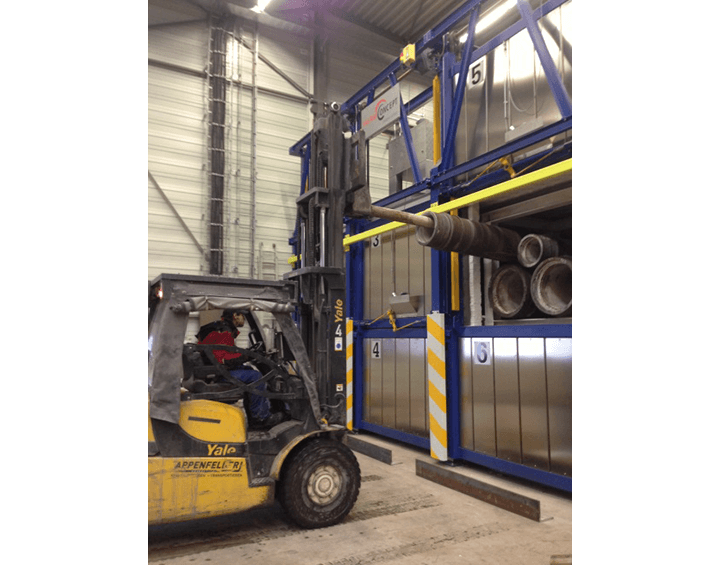

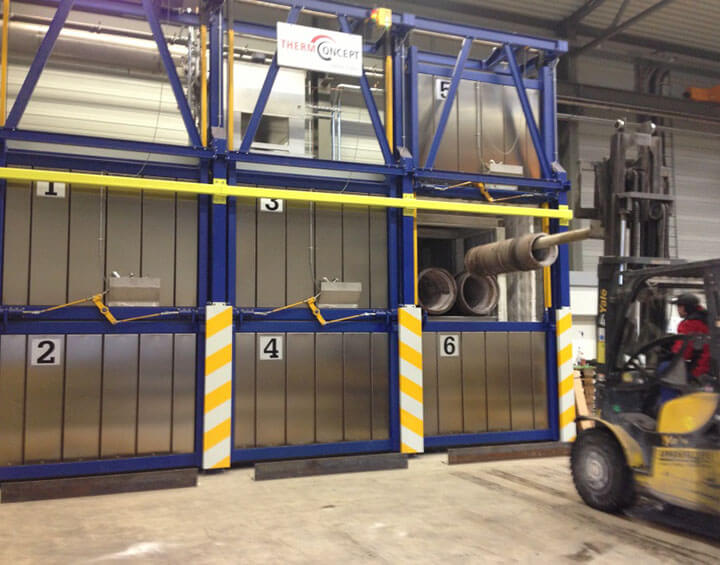

Gasbeheizter 6-Kammerofen

Gasbeheizter 6-Kammerofen Modell KM 40/05 GAS für einen weltweit tätigen Hersteller von hochwertigen Edelstahlbauteilen und
rotationssymmetrischen Komponenten, die im Schleudergussverfahren hergestellt werden

Vorwärmen von Kokillen für den Schleuderguss bei 450°C im Dauerbetrieb
Sicherstellung der Verfügbarkeit einer ausreichenden Zahl vorgewärmter Kokillen für die Gießanlagen

  • Ofenanlage bestehend aus sechs einzelnen Kammern, die unabhängig voneinander beheizt werden können
  • Alle Kammern sind mit stabilen Stahlgestellen zur Aufnahme der Kokillen ausgestattet
  • Chargierung über sechs separat steuerbaren Hubtüren
  • Chargengewicht pro Kammer 5 to
  • Nutzbare Innenabmessung einer Kammer: 1500 x 3000 x 1500mm (BxTxH)
  • Außenabmessungen der Ofenanlage: 7700 x 4600 x 4600mm (BxTxH)
  • Beheizung über 12 Rekuperator-Gasbrenner mit einer Gesamtleistung von 1800 kW
  • Anlagensteuerung über Siemens SPS S7 mit Touch Panel und div. Möglichkeiten zur Datenverfolgung und Datenarchivierung

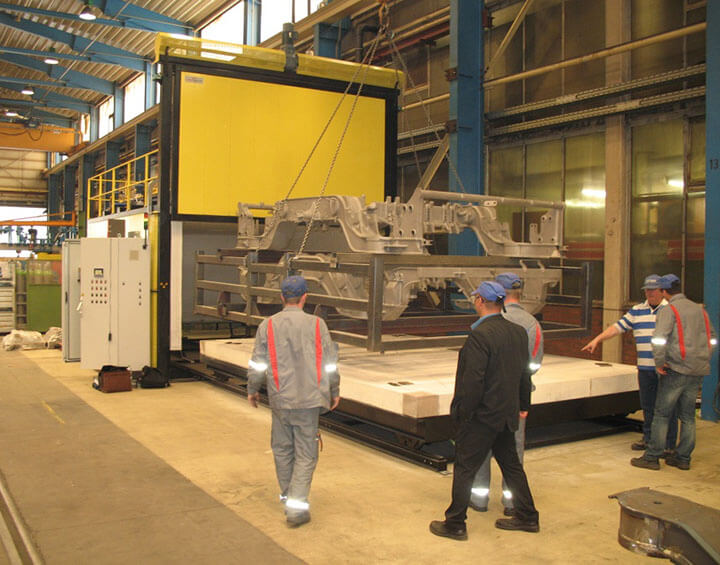

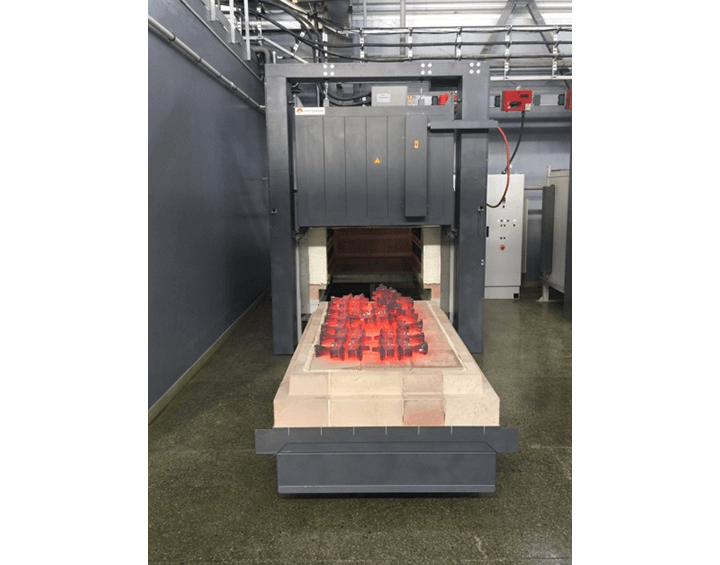

Herdwagen-Gasofen

Gasbeheizter Herdwagenofen Modell WM 32/08 GAS für einen weltweit tätigen Hersteller von Schienenfahrzeugen in Deutschland

Spannungsarmglühen von Schweißkonstruktionen (Drehgestelle für Schienenfahrzeuge) bei Arbeitstemperaturen von 590°C.
Lieferung inkl. angepasster Beschickungsgestelle für die Aufnahme der Schweißkonstruktionen

  • Herdwagen ausgelegt für die Aufnahme von zwei Beschickungsgestellen mit Schweißkonstruktionen übereinander
  • Nutzbare Innenabmessung: 2800 x 5100 x 1400mm (BxTxH)
  • Beheizung über sechs Hochgeschwindigkeits-Gasbrenner mit einer Gesamtleistung von 900 kW
  • Anlagensteuerung über Siemens SPS S7 mit Touch Panel und div. Möglichkeiten zur Datenverfolgung und Datenarchivierung

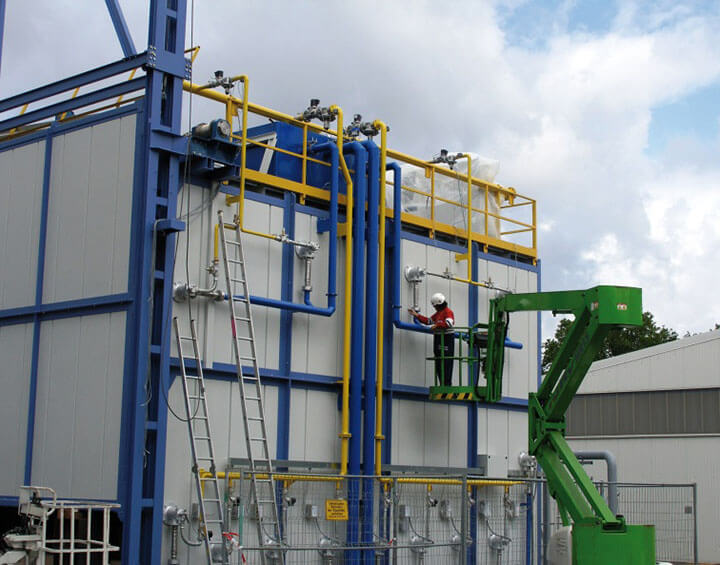

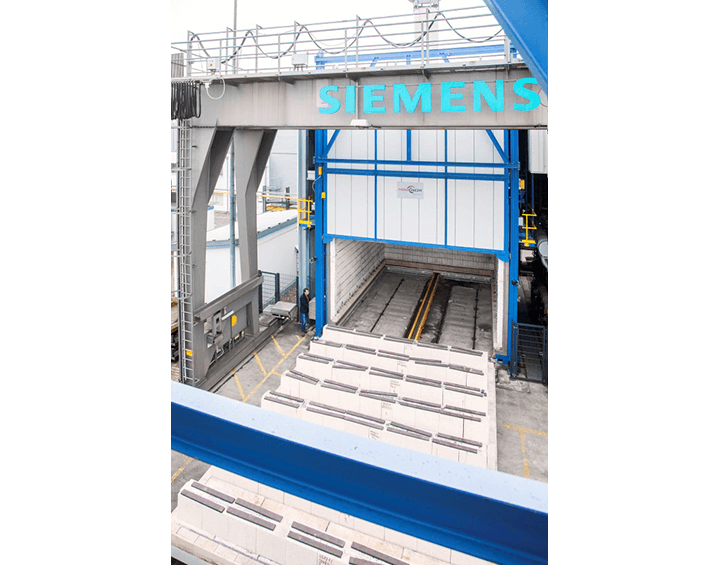

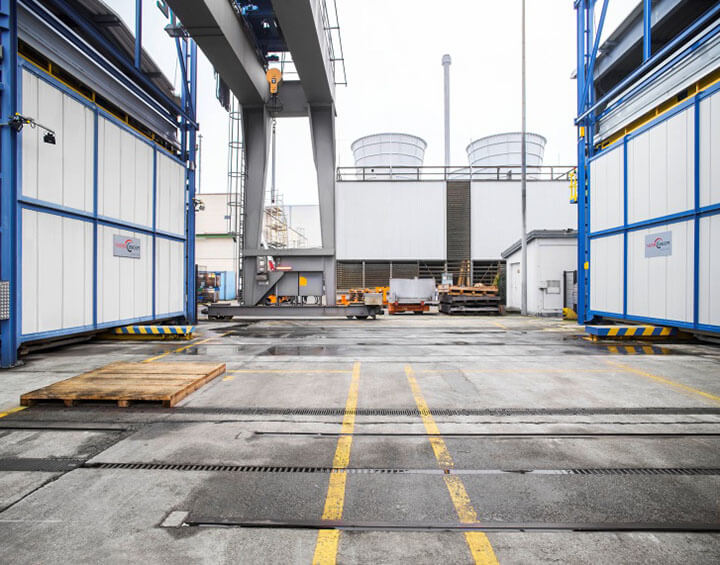

Herdwagen-Gasöfen

Produktionsanlage bestehend aus zwei gasbeheizten Herdwagenöfen
Modell WM 192/11 GAS für einen weltweit tätigen Gasturbinenhersteller in Deutschland

Glühen von Gehäuseteilen von Gasturbinen mit Chargengewichten von bis zu 75t bei 1100°C.
Ofenanlage ausgelegt für einen reduzierenden Betrieb zur Vermeidung von Zunderbildung.
Lieferung inkl. Abgaskamin für Montage im Freien.

  • Glühtemperaturen bis 1100°C
  • Herdwagen ausgelegt für ein maximales Chargengewicht von 75 to
  • Nutzbare Innenabmessung: 6000 x 8000 x 4000mm (BxTxH)
  • Beheizung über 26 Hochgeschwindigkeits-Gasbrenner mit einer Gesamtleistung von 7800 kW
  • Ofenkammer in acht Regelzonen unterteilt
  • Temperaturgleichmäßigkeit von bis zu ± 5°C nach DIN 17052
  • Atmosphärensteuerung: Ofenatmosphäre neutral bis reduzierend
  • Geregelte Chargenkühlung
  • Anlagensteuerung über Siemens SPS S7 mit Touch Panel und div. Möglichkeiten zur Datenverfolgung und Datenarchivierung

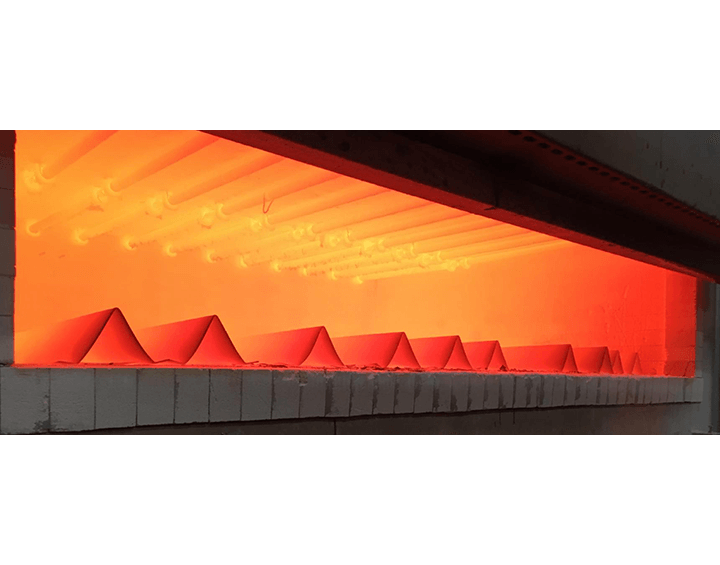

Platinenvorwärmofen

Elektrisch beheizter Platinenvorwärmofen für einen Hersteller von Automobilblechen aus hochwarmfesten Stählen für besonders beanspruchte Komponenten

Vorwärmen von Blechen für die Warmverformung.
Automatisierte Blechzuführung und Blechentnahme über einen Industrie-Roboter und einen motorisch betriebenen Chargierwagen.
Ausgelegt auf mannlosen Dauerbetrieb.

  • Ofenanlage mit Beschickung von der Vorderseite und Entnahme der heißen Blechen von der Rückseite
  • Mehrzonige Aufteilung der Ofenkammer für Einbringung eines Temperaturgradienten in das Blech
  • Vollautomatische Anlagensteuerung mit Integration der Handling-Systeme
  • Anlagensteuerung über Siemens SPS S7 mit Touch Panel und div. Möglichkeiten zur Datenverfolgung und Datenarchivierung

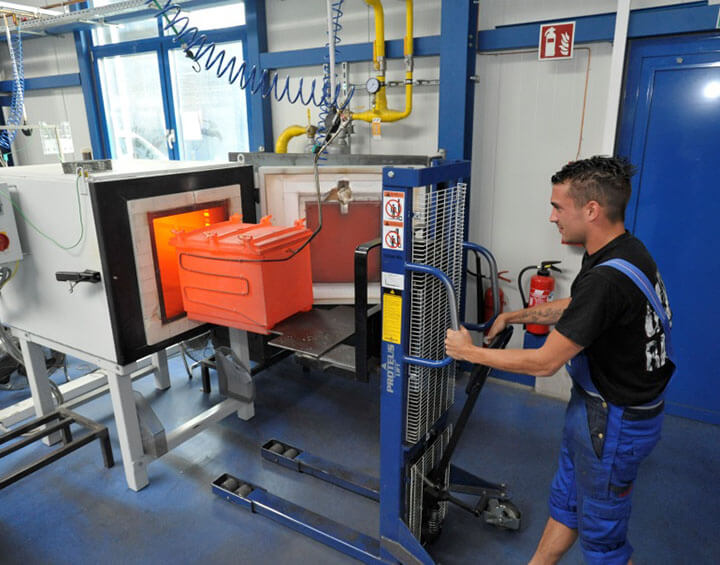

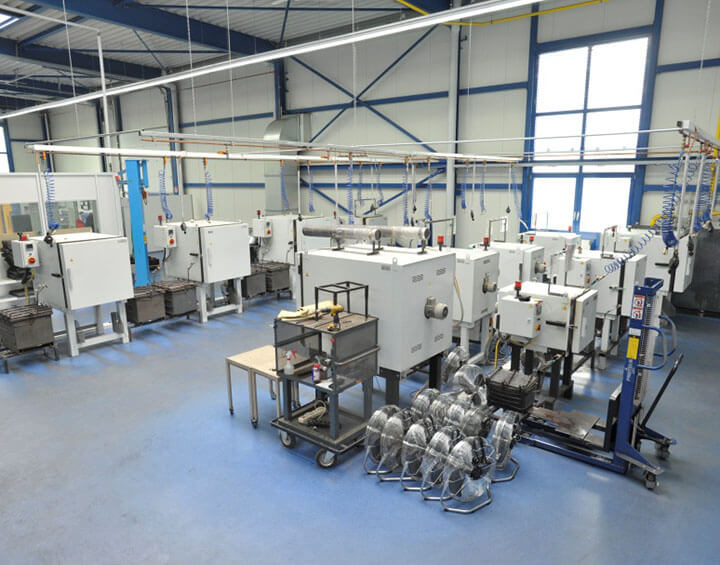

Umluft-Kammeröfen mit Begasungskästen

Glühanlage bestehend aus 16 Umluft-Kammeröfen in diversen Größen mit Begasungskästen für eine Profi-Härterei in Deutschland

Glühen von Zulieferteilen zur Automobil- und Flugzeugindustrie unter Schutzgasatmosphäre im Begasungskasten.

  • Elektrisch beheizte Kammeröfen mit leistungsstarker Luftumwälzung für überaus hohe Temperaturgleichmäßigkeit
  • Arbeitstemperaturen bis 850°C
  • Lieferung mit angepassten Begasungskästen für Wärmebehandlung unter Schutzgasatmosphäre
  • Ofensystem mit Wechselretorten für kontinuierlichen Betrieb
  • Chargenkühlung unter Schutzgasatmosphäre außerhalb der Ofenanlagen
